? 產品功能闡述

本款NTP網絡時間服務器的標準時間是來中國北斗衛星定位導航系統（BDS)和美國***衛星定位導航系統（GPS)中秒同步信號與時間報文信息，校準本地時鐘信號并馴服內置的恒溫晶振（英文簡稱：OCXO）頻率，實現輸出***的時間頻率信號，GPS北斗衛星聯合授時具有：***、穩定、安全、可靠、便捷，冗余等優點，本配置采取了GPS衛星、北斗衛星、OCXO有機結合授時模式，使三者互為冗余，互為補充，當GPS北斗衛星信號中斷輸入后，OCXO迅速無縫切換輸出等同衛星精度的***時間信息，當GPS衛星信號中斷后，北斗衛星輸出時間信號，保障了網絡系統中的數據庫服務器、PC機、網絡終端等設備對時的連續性，穩定性，可靠性，***性。

本款NTP網絡時間服務器配合我公司自主知識產權的衛星授時、網絡同步、頻率測控等技術，支持標準的NTP和SNTP網絡對時協議，可提供NTP網絡對時、串口授時、1PPS脈沖信號輸出等功能。該產品節能環保、使用年限長、運行穩定已經廣泛的應用在了智能醫療、智能電網、大數據、智能交通、金融交易、能源自動化、智慧教育、安防監控、廣播電視、移動通信等社會各個領域。

? 功能特點

u GPS北斗OCXO授時模式，一級多重冗余授時架構，具有授時快、冗余備份、信號穩定、時間***、安全可靠，持續穩定等優點，

u 穩定、便捷、高效的嵌入式Linux操作系統，工業級服務器控制主板，具備上萬臺終端處理能力

u 清晰持久的顯示屏幕，輪循顯示GPS北斗恒溫晶振鎖定狀態、衛星數量、IP、時區標準時間、地理坐標等狀態信息，使產品更具有直觀性

u 配備≧4路的10/100/1000M   Base-T 以太網授時端口，可同時為多個局域網提供校時服務；

u 千兆網卡配置，大帶寬傳輸速率，網絡延時小，時間精度高

u 使用壽命長，無故障運行周期超過（MTBF）10萬小時，經濟耐用

u 安全、可靠的網絡數據傳輸加密設計理念，支持MD5、證書、加密協議，網絡系統安全系數高

u 多種便捷登陸方式，可實現對設備的登錄、管理、維護

u 支持多網口綁定冗余功能，實現服務器端口的負載均衡能力

u 恒溫晶振（OCXO)，可獨立輸出（微秒級）頻率指標

u 內存容量***大支持4G

u 硬盤容量***大等于2G（可擴展）

u 支持≧1個內存插槽

? 技術指標

   u NTP v1.v2.v3&v4(RFC1119&1305)          SNTP(RFC2030)

   u MD5 Authentication（RFC1321）           Telnet（RFC854）

   u NTP Unicast,Broadcast,Multicast,Autokey         TIME（RFC868) FTP（RFC959）

   u DAYTIME（RFC867)      DHCP (RFC2131)  HTTP/SSL/HTTPS（RFC2616)

   u SSH/SCP (Internet Draft) SNMP v1,v2、          MIB II (RFC1213)

   u RSA非對稱加密    IPV4、IPV6、IPv4/IPv6 Hybrid

? 授時服務器性能

u GPS北斗雙星授時模式，同步精度:≦1us,一級網絡時間服務器配置

u 用戶終端同步授時精度：≦5ms（局域網典型值）

u 用戶容量：可支持上萬臺客戶端同步校準服務

u NTP端口吞吐量：≧10000次/秒

u 可作為二級時間服務器架構

u 高效能CPU處理器（可選國產）

? 衛星接收機參數

u 32通道授時型北斗衛星接收機，

u UTC同步精度≦20ns（RMS）

u 接收B1\B2\B3、L1波段,頻率：1561MHz\1269MHz，1575.42MHz

u 跟蹤及鎖定靈敏度可達-160dBm

u ***定位時間：冷啟動：<35s；熱啟動<1s，重捕獲<1s

u 授時精度≦20ns(RMS)

u 定位精度：3m（RMS）

? 恒溫晶振性能指標

u 守時精度<10ms（7天）：日老化率5E-10

u 秒穩定度優于1E-11 ：日平均準確度優于1E-12

u 相位噪聲： 1 Hz -80 dBc/Hz

            10 Hz -115 dBc/Hz

            100 Hz -130 dBc/Hz

            1kHz -145 dBc/Hz

? 服務器顯示屏

u 配置VFD/LCD顯示屏

顯示屏屏輪循顯示：衛星、OCXO鎖定狀態、時區、時間、衛星數量、地理坐標、IP狀態

u 工作狀態指示燈判斷：NTP服務啟動、網絡連接、NTP請求超限和衛星鎖定等狀態

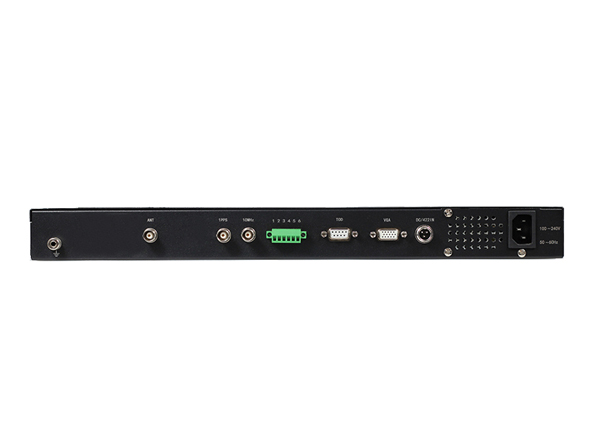

? 服務器接口配置

u 衛星天線接口（ANT)：BNC接口，5V DC電源，1路

u NTP授時網口：10/100/1000M以太網RJ45接口，4路

u Console控制口： RJ-45接口，RS232電平，1路

u 串口TOD： DB-9接口（母頭）,2路，RS232電平，2路

u 干接點報警：電源、衛星、端口容量報警，3對（選項）

u 1PPS（秒脈沖）：BNC接口，時間精度≦30ns（RMS），1路

u 10MHz：BNC，1路，正弦波，6±2 dBm（50歐負載）（選配）

? 物理及環境參數

u 尺寸：標準19英寸1U機箱

u 重量：4.5Kg

u 電源：220V ±20%  47Hz ～63Hz

u 工作溫度：-10℃～+55℃（主機）  -40℃～+75℃（天線）

u 存貯溫度：-45℃～+85℃

u 濕度： 95％無冷凝

u 功耗： ≦30W

? 軟件性能：

u 終端授時軟件

 提供window系統SNTP協議校時軟件，支持開機自啟動和托盤運行，可添加多個NTP時間服務器地址，當NTP時間服務器不可用時，可自動切換。

   u 監視平臺軟件

 提供NTP服務器和客戶端的授時監視，可以監視NTP服務器和授時客戶端的同步和時間偏差情況，對衛星/失鎖、NTP不同步、同步偏差給出日志信息。向信息管理員進行告警，該軟件支持上千臺客戶端運行狀態的監視。

  u 客戶端時間同步軟件

 提供window系統NTP協議校時軟件，以服務方式運行，并提供運行狀態監視、控制、配置界面。

? 產品標準配置清單

u 授時服務器1臺、

u 衛星接收器1個

u 衛星天線1根

u 電源線1根、

u 控制線1根、

u 用戶手冊1本、

u 避雷器1個（選項）
